Systemübersicht

Der DuoMAG MP-Quad kombiniert vier DuoMAG MP-Stimulatoren zu einem vollständig konfigurierbaren, monophasischen Quadripuls-(QPS)-TMS-System. Diese Kombination ermöglicht die individuelle Steuerung der Amplitude aller Stimulatoren sowie die Einstellung des Interstimulus-Intervalls (ISI) und die definierte Quadripuls-Stimulation über eine einzige Spule. Die Quadripuls-Funktionalität ermöglicht es Anwendern, präzise Konditionierungs- und Testpulse unterhalb und oberhalb der motorischen Schwelle zu liefern, was eine wichtige Komponente beim Studium der inter- und intra-kortikalen Inhibition und Fazilitation ist. Das Interstimulus-Intervall für die vier Impulse kann entweder in der mitgelieferten Steuerungssoftware oder durch externe Steuerung über TTL-Eingangssignale eingestellt werden und bietet eine ultimative Flexibilität bei der ISI-Steuerung. Mit DuoMAG MP-Quad können Anwender die beiden Stimulationspulse zu einem einzigen Impuls kombinieren, so dass sich eine Impulsamplitude ergibt, die 134 % eines einzelnen DuoMAG MP-Ausgangssignals entspricht. Der DuoMAG Quad kann auch mit vier getrennten Spulen verwendet werden, um eine interhemisphärische (quadrilaterale) Stimulation durchzuführen.

Spule 70BF - Cool

DEYMED – Technologische Vorteile

Leistungsstarkes System Kann einen intensiven monophasischen Puls mit einer Repetitionsrate von bis zu 0,5 Hz bei 100 % Intensität mit einer Einheit, und bis zu 1,0 Hz mit MP-Dual liefern.
Spulenhalter mit Gegengewichtsausgleich Der MagTower-Wagen verfügt über einen innovativen Positionierarm mit Gegengewicht, der den Aufwand für die Positionierung und Arretierung der DEYMED-Spulen deutlich reduziert.
Gekühlte Spule Bei Verwendung mit gekühlten Spulen kann das System dank eines flüssigkeitsbasierten Kühlsystems und fortschrittlichem Spulendesign den ganzen Tag ohne Überhitzung betrieben werden.
Integration mehrerer Systeme Die Integration mit den TruTrace EMG- und TruScan EEG-Systemen von DEYMED ermöglicht fortgeschrittene klinische und Forschungsstudien. Der größte Vorteil besteht darin, dass diese Systeme den Stimulator direkt über ihre Schnittstelle vollständig steuern können, was die Untersuchungen deutlich erleichtert.
Touchscreen-Oberfläche In Kombination mit einer intuitiven Software sorgt es für eine einfache Bedienung. Auf Windows basierende Touch-Oberfläche, die eine enge Integration der Gehirnnavigation durch Dritte ermöglicht.
Anwenderdefinierter Protokolleditor Erstellen, speichern und führen Sie ein beliebiges rTMS-Protokoll mit anpassbarer Stimulationsintensität aus. Vollständig an Ihre Forschungs- oder klinischen Bedürfnisse anpassbar.

Systemmerkmale

  • ∙
    Der DuoMAG MP-Quad kombiniert vier DuoMAG MP-Einheiten, um eine voll programmierbare Quadripuls-Stimulation über eine einzige Stimulationsspule zu ermöglichen.
  • ∙
    Der DuoMAG MP-Quad kann auch mit vier getrennten Spulen verwendet werden, um eine interhemisphärische (quadrilaterale) Stimulation durchzuführen.
  • ∙
    Durch die unabhängige Steuerung der Impulsintervalle und des Leistungspegels jedes DuoMAG MP ist es möglich, präzise Konditionierungs- und Testpulse unterhalb und oberhalb der motorischen Schwelle zu liefern.
  • ∙
    Das Interstimulus-Intervall für die vier Impulse kann entweder in der mitgelieferten Steuerungssoftware oder durch eine externe Steuerung über TTL-Eingangssignale eingestellt werden.
  • ∙
    Jeder DuoMAG MP kann unabhängig in der Quad-Steuerungssoftware oder als eigenständiger DuoMAG MP-Magnetstimulator betrieben werden.
  • ∙
    Mit dem DuoMAG MP-Quad können Anwender die beiden Stimulationspulse zu einem einzigen Impuls kombinieren, so dass sich eine Impulsamplitude ergibt, die 134 % eines einzelnen DuoMAG MP-Ausgangssignals entspricht.
Stimulator

Voll programmierbare Quadripuls*-Stimulation

  • ∙
    ISI von 1 ms bis 800 ms
  • ∙
    IQI ab 500 ms (2 s bei maximaler Leistung)
  • ∙
    Konfigurierbare Intensität für jeden A-, B-, C- und D-Stimulus
  • ∙
    Bis zu 8 Hz Wiederholfrequenz, 2 Hz bei maximaler Leistung eines einzelnen DuoMAG MP
  • * Die Quadripuls-Stimulation wird manchmal alternativ als „Quadropuls“-TMS bezeichnet
DuoMAG MP-Quad QPS DuoMAG MP-Quad QPS

Neues DuoMAG-Spulen-Kühlsystem

  • ∙
    Das einzigartige flüssigkeitsbasierte Spulen-Kühlsystem gewährleistet selbst bei den anspruchsvollsten Protokollen eine kontinuierliche Stimulation.
  • ∙
    Das System kombiniert eine kompakte Kühleinheit mit verschiedenen Spulentypen, die speziell für die repetitive Stimulation entwickelt wurden.
  • ∙
    Langlebige Spulen ohne Zähler, die die Lebensdauer der Spule begrenzen.
  • ∙
    Automatisch geregelte Kühlleistung und leiser Lauf für minimale Lärmbelästigung.
  • ∙
    Eingebaute Sensoren schützen die Spule vor Überhitzung und regeln die Kühlintensität.
  • ∙
    Das DuoMAG-Kühlsystem kann auf jedes DuoMAG rTMS-System montiert werden.
  • ∙
    Speziell entwickelte, auslaufsichere Anschlüsse sorgen für einen einfachen und schnellen Spulenwechsel ohne Werkzeug.
Neues DuoMAG-Spulen-Kühlsystem

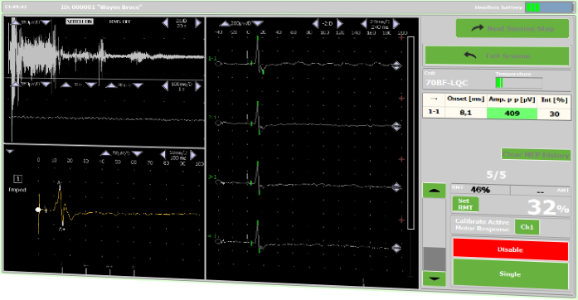

Software DuoMAG rTMS-Software

  • ∙
    Intuitive „Dashboard“-Anwenderoberfläche
  • ∙
    Anwenderverwaltungssystem
  • ∙
    Integrierte Patientendatenbank
  • ∙
    EMG-Integration
  • ∙
    Voreingestellte Protokolle
  • ∙
    Patientenberichtsgenerator
  • ∙
    MEP-Studien-Fähigkeit
DuoMAG rTMS-Software

Anwenderfreundliche Spulensteuerung

DEYMED-Spulen verfügen über integrierte Steuerelemente für Stimulations- und Intensitätseinstellungen. Dies ermöglicht dem Anwender eine vollständige Kontrolle, ohne seine Aufmerksamkeit auf externe Bedienfelder oder Auslöser lenken zu müssen. Daher kann das TMS-System auch von einem einzigen Bediener verwendet werden.

Anwenderfreundliche Spulensteuerung

Kompatible Spulen

Form

Griff

Kühlung

Placebo

Kompatibilität

Spule - 60BF-LQC

60BF-LQC

Schmetterlingsspule 60 mm mit Bedienelementen und flüssigkeitsbasierter Kühlung

Typische Verwendung:
Fokussierte kortikale Stimulation, hauptsächlich für rTMS.

Spule - 70BF-LQC

70BF-LQC

Schmetterlingsspule 70 mm mit Bedienelementen und flüssigkeitsbasierter Kühlung

Typische Verwendung:
Fokussierte kortikale Stimulation, hauptsächlich für rTMS.

Spule - 70BFP-LQC Placebo

70BFP-LQC Placebo

ui.duomagMp.compCoil.placebo70bflq.text

Typische Verwendung:
Für Blindstudien. Nur für Forschungszwecke bestimmt.

Spule - 70BFX-LQC

70BFX-LQC

Überlappende Schmetterlingsspule 70 mm

Typische Verwendung:
Fokussierte kortikale Langzeitstimulation, hauptsächlich für rTMS. Mehr Komfort für den Patienten durch das Design der Spule.

Spule - 70BFXP-LQC Placebo

70BFXP-LQC Placebo

ui.duomagMp.compCoil.placebo70bfxlq.text

Typische Verwendung:
Für Blindstudien. Nur für Forschungszwecke bestimmt.

Spule - 90BFVT-LQC

90BFVT-LQC

V-förmige Schmetterlingsspule 90 mm mit um 120 Grad abgewinkelter Oberfläche und flüssigkeitsbasierter Kühlung

Typische Verwendung:
Tiefenstimulation.

Spule 70BF - Cool

70BF-Cool

Schmetterlingsspule 70 mm mit Steuerung und Lüftern

Typische Verwendung:
Fokussierte kortikale Langzeitstimulation, hauptsächlich für rTMS.

Spule 70BF - Cool

70BFP-Cool Placebo

ui.duomagMp.compCoil.placebo70bfc.text

Typische Verwendung:
Für Blindstudien. Nur für Forschungszwecke bestimmt.

Spule - 70BF

70BF

Schmetterlingsspule 70 mm mit Bedienelementen

Typische Verwendung:
Fokussierte kortikale Stimulation, hauptsächlich für rTMS.

Spule - 70BFP Placebo

70BFP Placebo

Schmetterlingsspule 70 mm mit Bedienelementen

Typische Verwendung:
Für Blindstudien. Nur für Forschungszwecke bestimmt.

Spule - 50BF

50BF

Schmetterlingsspule 50 mm mit Bedienelementen

Typische Verwendung:
Sehr fokussierte kortikale Langzeitstimulation, hauptsächlich für rTMS. Gepaarte Pulsstimulation mit Doppelspulenkonfiguration aufgrund geringerer Größe.

Spule - 120BFVT

120BFVT

V-förmige Schmetterlingsspule 120 mm mit Bedienelementen

Typische Verwendung:
Tiefe kortikale Stimulation.

Spule 50BF T-Form

50BF T-Form

Schmetterlingsspule DuoMAG 50 mm T-Form

Typische Verwendung:
Sehr fokussierte kortikale Langzeitstimulation, hauptsächlich für rTMS. Gepaarte Pulsstimulation mit Doppelspulenkonfiguration aufgrund geringerer Größe.

Spule - 30BF T-förmig

30BF T-förmig

T-förmige Schmetterlingsspule 30 mm

Typische Verwendung:
Genau fokussierte Stimulation.

Spule - 100R

100R

Rundspule 100 mm mit Bedienelementen

Typische Verwendung:
Stimulation peripherer Nerven oder kortikale Stimulation.

Spule - 125R

125R

Rundspule 125 mm mit Bedienelementen

Typische Verwendung:
Wirbelsäulenstimulation.

Konfigurationen

MagCart

Die MagCart-Konfiguration ist kompakt und höchst mobil, was eine einfache Manövrierbarkeit gewährleistet. Ein optionaler Gelenkarm ermöglicht das schnelle Fixieren der Spulen nach dem Positionieren. Sind die Spulen flüssigkeitsgekühlt, kann die Kühleinheit auch bequem auf dem Wagen platziert werden. Das System kann auch mit einem vorinstallierten Laptop oder mit Touchscreen-Oberfläche, Spulenarm und EMG-Headbox konfiguriert werden.

MagCart

Dieses Produkt ist nur für Forschungszwecke bestimmt.

Bitte beachten Sie, dass dieses Produkt möglicherweise nicht von den zuständigen Behörden in Ihrem Land / Ihrer Region zugelassen ist. Für weitere Informationen wenden Sie sich bitte an uns oder unseren Händler.

*Für Anwender in den USA: Das Produkt gilt als Prüfprodukt. Die Verwendung ist durch das Bundesgesetz (oder das Gesetz der Vereinigten Staaten) auf die Verwendung zu Studienzwecken beschränkt.

Zubehör

Wir liefern eine Reihe von Zubehör für unsere Systeme...

Laden Sie den DEYMED-Zubehörkatalog im PDF-Format über den Link auf der rechten Seite herunter.

Kontaktieren Sie uns, wenn Sie an einem der angeführten Zubehörteile interessiert sind.

Accessories Catalogue

Hardware Add-ons

TruTrace EMG 2-Kanal-Headbox

TMS-kompatible TruTrace EMG 2-Kanal-Headbox, enthält zwei 5-polige DIN-Steckverbinder (mit Pins für Patientenerdung und Abschirmung) oder einzelne Aktiv-, Referenz-Steckverbinder mit 1,5 mm berührungssicheren Anschlüssen.

TruTrace EMG 2-Kanal-Headbox

TruTrace EMG 4-Kanal-Headbox

TMS-kompatible TruTrace EMG 4-Kanal-Headbox, enthält vier 5-polige DIN-Steckverbinder (mit Pins für Patientenerde und Abschirmung) oder einzelne Aktiv-, Referenz-Steckverbinder mit 1,5 mm berührungssicheren Anschlüssen.

TruTrace EMG 4-Kanal-Headbox

Flüssigkeitsspulenkühlsystem

Fortschrittliches Flüssigkeitsspulenkühlsystem sorgt für effiziente Leistung bei minimalem Lärm.

Flüssigkeitsspulenkühlsystem

Spulenarmhalter

Integration eines Spulenarmhalters für den MagCart.

Spulenarmhalter

TMS-Pedal-Fußschalter

Programmierbarer Pedal-Fußschalter.

TMS-Pedal-Fußschalter

TMS-Sessel

Elektrisch verstellbarer Sessel.
Optional Seitenstütze für Kopfstütze.

TMS-Sessel

Technische Spezifikationen

Produktspezifikation DuoMAG MP-Quad
Pulsmodus Quadripuls, Monophasisch, Kombinierter Paarpuls*, Paarpuls, Protokoll
Maximale Wiederholungsrate
Quadripuls 2 PPS
Paarpuls 4 PPS
Kombinierter Paarpuls* 2 PPS
Monophasisch 8 PPS
Interstimulus-Intervall (ISI) 0 oder 1 – 1.000 ms
Inter-Quadripuls-Intervall (IQI) 500-2.000 ms
Spulenkompatibilität DEYMED-Spulen
Hauptspannung 4x (100-240 Vac 50/60 Hz)
Synchronisation TTL-Eingang/Ausgang und/oder USB
Kommunikation Vollständige USB-Steuerung, Steuerung an Spule
Vorgesehen Forschung

* Kombinierter Paarpuls – Der DuoMAG MP-Quad kombiniert zwei Stimulationspulse zu einem, wodurch eine Pulsamplitude von 134 % eines einzelnen DuoMAG MP-Ausgangssignals erreicht wird.
