Systemübersicht

Das überhaupt erste batteriebetriebene EMG-System, das eine hochwertige Nervenleitgeschwindigkeitsmessung, EMG- und EP-Untersuchungen bietet Modernes Design mit einheitlichen Elementen für praktische Nutzbarkeit und großartiges Aussehen. Die blitzschnelle und benutzerfreundliche Softwareschnittstelle kombiniert leistungsstarke Anpassungen und voreingestellte Protokolle zur sofortigen Verwendung. Verstärker und Stimulatoren, die in der Konfiguration klinischer Systeme verwendet werden, können aus Gründen der Kosteneffizienz vom System getrennt und mit tragbaren mobilen Lösungen verwendet werden.

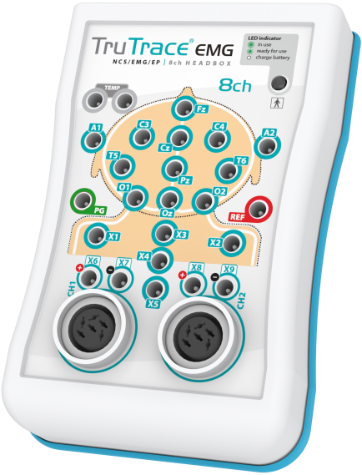

Trutrace Headbox

Deymed technologische Vorteile

Batteriebetrieben Deymed-Systeme bieten die höchstmögliche Signalqualität und eine monatelange Laufzeit mit einer einzigen Batterieladung und reduzieren Bildartefakte und Außengeräusche erheblich, da sie zu 100 % batteriebetrieben sind.
Intelligentes Laden Die neue Deymed's Niederkapazitäts-Induktionsladung hält die Batterien voll, wenn das System nicht verwendet wird. Dies stellt sicher, dass bei empfindlichen neurophysiologischen Tests bei vollem Batteriebetrieb ein Signal höchster Qualität zur Verfügung steht.
Hohe Abtastraten Mit digitaler Signalverarbeitungstechnologie (DSP) entworfen, können Deymed-Systeme mit sehr hohen Abtastraten sampeln und dabei beliebige Parameter bei laufendem Betrieb digital ändern. Der digitale Signalprozessor (DSP) bietet gegenüber der standardmäßigen analogen Signalverarbeitung zahlreiche Vorteile.
Optische Isolation Die optische Isolation verbessert erheblich die Signalqualität und die Patientensicherheit. In Kombination mit einer langlebigen Batterie entsteht so eine erstklassige Technologie für neurophysiologische Aufzeichnungen.
Click-N'-Go-System Lösen Sie Ihr System einfach mit einem Klick vom Wagen, um mit Ihrem Laptop mobil zu sein. Sie müssen sich nicht mehr zwischen einem Krankenhaus-Wagen oder einem tragbaren System entscheiden. Sie können jetzt beides in einem haben.

Systemmerkmale

  • Voll batteriebetrieben mit Intelligentem Laden für eine erstklassige Signalqualität
  • Intuitive "Dashboard" -Benutzeroberfläche
  • Ergonomische und voll funktionsfähige EMG-Tastatur für eine einfache Bedienung
  • Speichern, Wiedergeben und Überprüfen stundenlanger EMG-Aufzeichnungen
  • Anpassbare zusammenfassende Berichte für alle Tests in MS Word
  • Sofortige Portabilität mit der Click-and-Go-Funktion
  • Schnelle Impedanzprüfung während eines Tests
  • HL7 und optionale Netzwerkfähigkeit
  • Spezieller Deymed Gerätewagen mit integriertem, leisem Computer
  • Offline-Datenüberprüfung mit Nachbearbeitung der Parameter
  • Mehrere Benutzer mit jeweils eigenen Einstellungen
  • Benutzerfreundliches Einzelbildschirm-Setup für alle Tests
  • Programmierbarer Dreipedal-Fußschalter
  • Beinhaltet ein Material-Startset
  • Tragetasche für den mobilen Einsatz
  • Unbegrenzter Pufferspeicher für Live EMG
  • Vollständig durchsuchbare Patientendatenbank
Electro Headbox

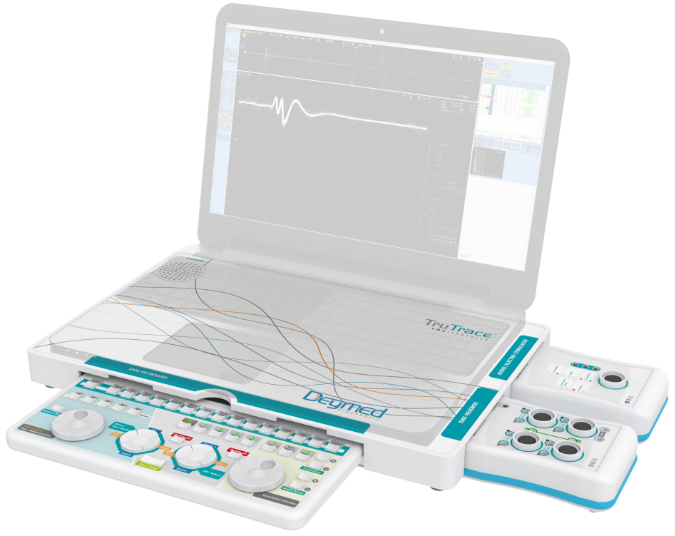

Tragbarer EMG

Der TruTrace Traveler kann aufgrund der Click-and-Go-Funktionalität der batteriebetriebenen Deymed-Headboxen als eigenständiges System oder als Zubehör für die Konfiguration Ihres Gerätewagens verwendet werden.

Tragbarer EMG

Softwaremodule

Standardmodule

  • MNC
  • SNC
  • F-Welle
  • H-Reflex
  • Inching-Technik
  • Repetitive Stimulation
  • Lidschlussreflex
  • Nadel-EMG
  • Willison- und T/A-Analyse
  • Automatische Multi-MUP-Analyse
  • Einzel-MUP-Analyse und Manuelle MUP-Analyse
  • Patientendatenbank
  • Benutzerdefinierte Berichtsvorlagen

Optionale Module

  • Freiwilliges Einzelfaser-EMG
  • Stimuliertes Einzelfaser-EMG
  • Faserdichte
  • RR-Intervall / Valsava-Manöver
  • SSR
  • Makro-EMG
  • SEP
  • AEP/BAEP
  • VEP
  • P300
  • MEP
  • MUNIX

MNC, SNC, F, H & Repetitive Messungen

  • Automatische Cursorpositionierung
  • Links-Rechts-Vergleiche
  • Schnelle Änderungen des Testprotokolls
  • Live-Signal-Monitor zur Artefakterkennung
  • Unbegrenzte Neutests und Rückkehr zur vorherigen Studie
  • Überlagerungskanal zum schnellen Vergleich
  • Mixed-Modus für benutzerdefinierte Kombinationen
  • Ein Bildschirm für alle Parameter
MNC, SNC, F, H & Repetitive Messungen

Nadel EMG & MUP

  • Freilaufendes oder getriggertes EMG
  • LiveScroll-Wiedergabe mit Audio (bis zu 1 Stunde)
  • Muskelbewertungstabelle mit Schnelleintragung
  • Modi für Kaskaden-, Stapel- oder kontinuierliche Ansicht
  • Online-Multi-MUP für eine schnellere Kategorisierung
  • Hochauflösende Ansicht für mehrere Kanäle
  • Analyse einzelner motorischer Einheiten
  • Umkehrpunkt-/Amplitudenanalyse
  • Ausführlicher oder schneller Zusammenfassungsbericht
Nadel EMG & MUP

Evozierte Potenziale

  • AEP, VEP, P300, SEP, MEP, ERG
  • Benutzerdefiniertes Protokoll-Setup
  • Auto-Überlagerung nach Seite, Kanal oder Set
  • Rückmittelung
  • Signale mit der Maus nach oben und unten ziehen
  • Nachträgliches erneutes Filtern eines Tests
  • Fortschrittlicher Algorithmus zur Artefaktunterdrückung
  • Mittelung von Time-Bins für mehrere Versuche
  • Ausführung der Artefaktunterdrückung vom Durchschnitt auf einem oder allen Kanälen
Evozierte Potenziale

Einzelfaser

  • Freiwillig oder stimuliert
  • Erkennung von Spannungspitzen oder Spannungsdurchgängen
  • Optional konzentrische Nadeln oder SF-Nadeln
  • Einzelbildaufnahme und -überprüfung für eine größere Benutzerfreundlichkeit
  • Farbcodierte Aufnahme für mehrere Paare und für Vergleiche
  • Normative Werte für Einzelpersonen und Gruppen
  • Faserdichte-Screening
  • Wiedergabe und Neuaufnahme jedes aufgezeichneten Signals
Einzelfaser

Anpassbarer Berichtsgenerator

Die Berichte sind vollständig an das vom Benutzer gewünschte Format anpassbar. Drucken Sie schnell eine einzelne Testzusammenfassung aus oder fügen Sie weitere Details in einen vollständigen Sitzungsbericht ein. Die Anpassung kann anhand einer bearbeitbaren Vorlage in MS Word erfolgen. Benutzer können über ein benutzerfreundliches Kontrollkästchenmenü auswählen, welche Tests oder Wellenformen in den Bericht aufgenommen werden sollen.

Anpassbarer Berichtsgenerator

Hardware Add-ons

  • TruTrace Traveler
  • EMG-Tastatur
  • Mobiler Gerätewagen für Traveler
  • HandyStim
  • Reflexhammer
  • EMG-Pedal-Fußschalter
  • Audio-Stimulator
  • AEP-Kopfhörer
  • LCD-Monitor 22 Zoll für VEP
  • LED-Brillen-Kit
  • Fotostimulator
  • EMG-Dreipedal-Fußschalter
  • Zubehörkorb für Krankenhaus-Wagen
Hardware Add-ons

TruTrace EMG-Tastatur

Die Spezialtastatur verbessert die Geschwindigkeit und den Komfort beim Durchsuchen von EMG-Aufzeichnungen erheblich, da eine übermäßige und "ermüdende" Mausnutzung vermieden wird. Die Spezialtastatur enthält alle Standard-EMG-Steuerfunktionen und fast alle Bildschirmeinstellungen auf einenTastendruck. Zwei große Scrollräder ermöglichen die einfache Einstellung der Verstärkung, des Scrollens und der Stimulatorintensität.

TruTrace EMG-Tastatur

Konfigurationen

TruTrace FlexiCart

FlexiCart mit integriertem Computer und bis zu vier EMG- oder Stimulator-Headboxen.

Modell: TruTrace EMG CL

Typen: CL2, CL4, CL8, CL16

TruTrace FlexiCart

TruTrace Traveler

Laptop und Traveler mit bis zu zwei EMG- oder Stimulator-Headboxen.

Modell: TruTrace EMG PT

Typen: PT2, PT4, PT8

TruTrace Traveler

Dieses Produkt ist noch nicht für den klinischen Markt in den USA und Kanada erhältlich. Wenn Sie an Forschungsanwendungen interessiert sind, kontaktieren Sie uns bitte.

Zubehör

Wir liefern eine Reihe von Zubehör für unsere Systeme.

Laden Sie den Deymed-Zubehörkatalog 2020 im PDF-Format über den Link auf der rechten Seite herunter.

Kontaktieren Sie uns, wenn Sie an einem der angeführten Zubehörteile interessiert sind.

Headbox-Optionen

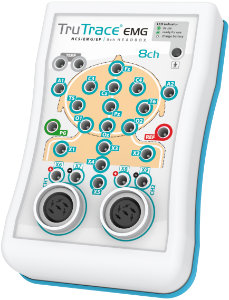

TruTrace EMG 8-Kanal EP Headbox

Speziell für die EP-Untersuchung entwickelt. Hardware: Austauschbare Referenz- und Aktivelektroden für eine einfache Konfiguration. Zwei EP-Verstärker können für 16-Kanäle kombiniert werden.

TruTrace EMG 8-Kanal EP Headbox

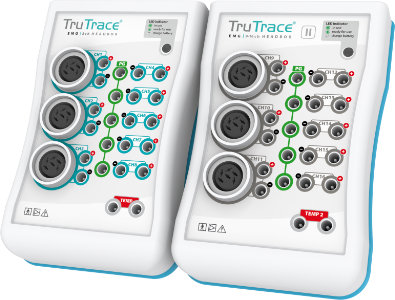

TruTrace EMG 16-Kanal EP Headbox

Voraboption für spezielle Tests. Kombiniert zwei 8-Kanal-Verstärker. Der zweite Verstärker enthält ein benutzerdefiniertes Label mit den Kanälen 9 bis 16.

TruTrace EMG 16-Kanal EP Headbox

TruTrace EMG 8-Kanal-Headbox

Flexiblere Lösung. Enthält einen 3 x 5-poligen DIN-Stecker (einschließlich eines Pols für Patientenerdung und Abschirmung) und 8 individuelle 1,5 mm-, berührungssichere Aktiv- und Referenzstecker. Zusätzlicher TP-Anschluss für die Patientenerdung und Temperatursonde.

TruTrace EMG 8-Kanal-Headbox

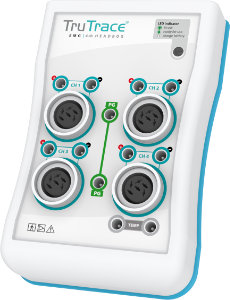

TruTrace EMG 4-Kanal-Headbox

Gebräuchlichste Option mit 4 Kanälen, die für die meisten EMG-Tests ausreicht. Jeder Kanal verfügt über einen 5-poligen DIN-Stecker (einschließlich eines Pols für die Patientenerdung und Abschirmung) oder einen individuellen 1,5-mm-, berührungssicheren Aktiv- und Referenzstecker. Zusätzlicher TP-Anschluss für die Patientenerdung und Temperatursonde.

TruTrace EMG 4-Kanal-Headbox

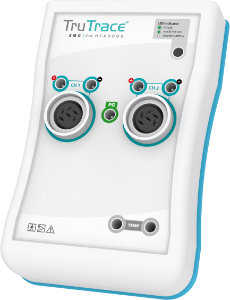

TruTrace EMG 2-Kanal-Headbox

Die günstigste Headbox für Standard-NCS-Tests. Jeder Kanal verfügt über einen 5-poligen DIN-Anschluss (einschließlich eines Pols für die Patientenerdung und Abschirmung) oder einen individuellen 1,5-mm-, berührungssicheren Aktiv- und Referenzanschluss. Zusätzlicher TP-Anschluss für die Patientenerdung und Temperatursonde.

TruTrace EMG 2-Kanal-Headbox

Hardware Add-ons

Dualer elektrischer Stimulator

NCS oder SEP-Elektrostimulator

Dualer elektrischer Stimulator

Audio-Stimulator

Klick, Ton oder Pop und programmierbarer Audio-Stimulator

Audio-Stimulator

EMG-Tastatur

Multifunktions-EMG-Tastatur über USB

EMG-Tastatur

HandyStim

Multifunktionaler elektrischer Handstimulator

HandyStim

HDA-280 AEP-Kopfhörer für TruTrace

AEP-Kopfhörer mit 5-poligem Din-Stecker

HDA-280 AEP-Kopfhörer für TruTrace

Tisch-Fotostimulator

Programmierbar mit Sets und bis zu 60 Hz

Tisch-Fotostimulator

LCD-Monitor 22 Zoll für VEP

22-Zoll-VEP-Monitor mit niedriger Latenz (schwarz) für Schachbrett- und / oder P300 visuelle Reize

LCD-Monitor 22 Zoll für VEP

Reflexhammer

TruTrace Reflexhammer - automatische Synchronisation mit der Software

Reflexhammer

EMG-Dreipedal-Fußschalter

Programmierbarer 3-Pedal-Fußschalter für TruTrace

EMG-Dreipedal-Fußschalter

EMG-Pedal-Fußschalter

Steuert Ausführung / Start von TruTrace

EMG-Pedal-Fußschalter

LED-Brillen-Kit

Schutzbrille, Adapter und Kabel

LED-Brillen-Kit

Technische Spezifikation

Produktspezifikation Verstärker
Anzahl der Kanäle 2, 4, 4EP, 8, 8EP, 8EP + 8 (16 Kanäle), 8 + 8 (16 Kanäle)
Analoge Zeitkonstante 3.2, 0.32, 0.02
Analoge Abtastfrequenz 50 kHz pro Kanal *
IMR 140 dB **
Differenzielle Eingangsimpedanz 10 GΩ parallel zu 35 pF
EP-Verstärker Interne Hardware-Kanalumschaltung für eine einfache Bedienung
TTL-Eingänge 2

* Für den gleichzeitigen Anschluss von 8 oder mehr Kanälen beträgt die maximale Abtastfrequenz bei einer geringeren Anzahl gleichzeitig angeschlossener Kanäle bis zu 100 kHz

** Batteriebetriebene Geräte verwenden IMR anstelle von CMR

Produktspezifikation Elektrischer Stimulator
Stimulationsintensität 100 μA bis 100 mA
Polarität positiv, negativ, alternierend, zweiphasig
Impulsdauer 50 μs bis 1 ms
Max. Stimulationsfrequenz 300 Hz
Produktspezifikation Audio-Stimulator
Maximale Intensität 132 dB SPL
Stimulationsschritte 1 dB
Stimulationstyp Klick, Burst, Ton oder programmierbar
Polarität Verdünnung, Kondensation oder Alternative
Stimulationsdauer 50 μs bis 80 ms
Masking Kontralateral, Ipsilateral
Masking-Intensität 0 bis 120 dB
Max. Stimulationsfrequenz 250 Hz
